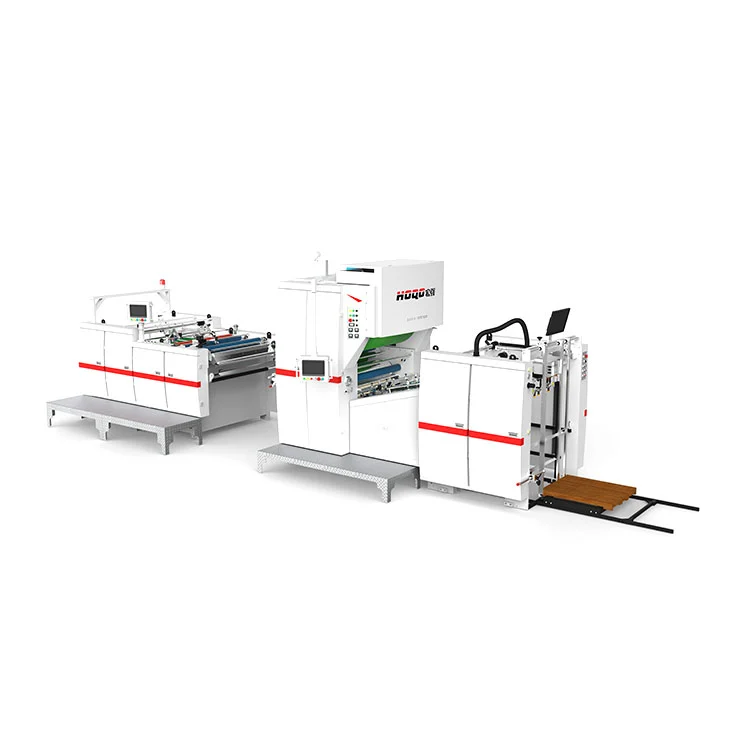

自動縦型ディスクナイフラミネート機

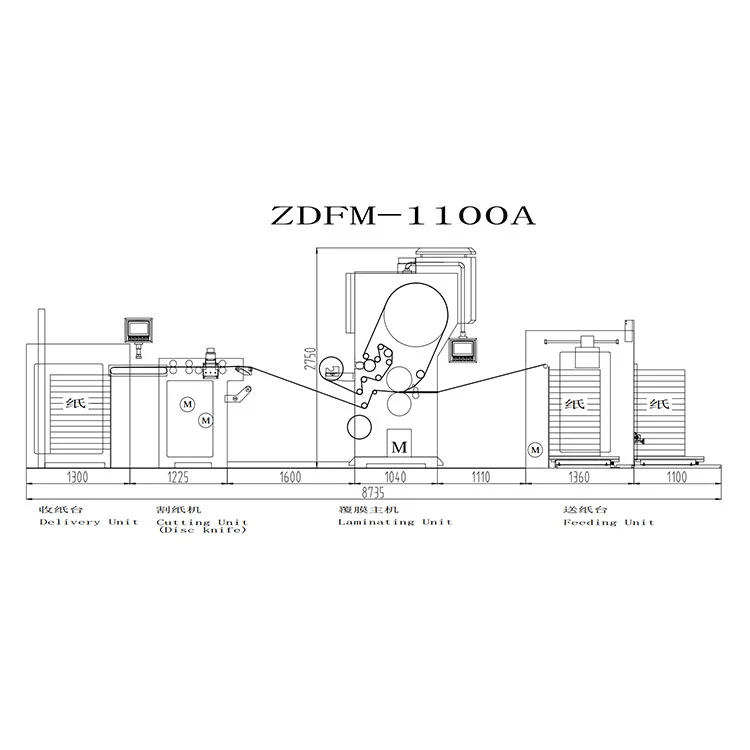

自動垂直ディスクナイフ ラミネート機 (ZDFM-A) では、フィード、接着、ラミネート、切断、スタッキングが、一連の押しボタン操作でまとめられます。デュアル サーボ ドライブとコーティング モードまたはプレコーティング モードの選択により、機械は 20 ～ 100 m/min の速度範囲内で動作します。その 4 つの機能セクション (フィード、ラミネート、カット、搬送) は、用紙を入口からスタッキングが完了するまで移動するように配置されています。この装置は BOPP およびその他の標準的なフィルム タイプと互換性があり、その全体的な設計は一貫したラミネート出力のためのバランスのとれたアプローチを提供します。このモデルは、Hongqiang のラミネート機械シリーズの一部として販売されています。

製品パラメータ（仕様）

機能と特徴:

1. 国家規格への準拠

中国のハイテク工業規格に認定された安全システムを備えた設計された機械構成。

2. 揺るぎない安定性

高剛性の鋳鉄フレームは、継続的な重荷重に耐える低共振プラットフォームを提供し、20 年を超える耐用年数を誇ります。

3. 正確な紙送り

サーボ制御を備えた高精度フィーダーにより、適応型自己調整機能により詰まりに強いメディア搬送が実現します。

4. スマートアライメント技術

サーボ位置調整により、±1.5 mm の位置合わせの信頼性が得られ、一貫したエッジ仕上げが実現します。

5. 加熱コア – 3 ゾーン分割電磁ローラー

• 迅速な加熱: 約 5 分で 100°C に到達します。これは従来のローラーのパフォーマンスを大幅に上回っています。

• 熱安定性: 均一な接着剤の塗布を維持し、高速でのラミネート表面の品質を向上させます。

• パワースマート操作: 幅 ≤720 mm の場合、ゾーン 2 のみが実行され、消費電力が約 33% 削減されます。

• 摩耗の軽減: 集中的な加熱パターンにより、ゴムローラーの完全性が維持され、保守頻度が削減されます。

6. インテリジェント動作モード

ZDFM-A: 供給、接着、ラミネート、圧力ポンプとリリーフ、切断、スタッキングをカバーする完全に自動化されたワークフロー。

ZDFM-S: パラメータ設定支援 - HMI でシート サイズを入力すると、14 個のサーボ ユニットが約 1 分で自動調整されます。

7. ゼロダウンタイムの生産性

連続的なプレート交換機構によりダウンタイムが短縮され、スループットが大幅に向上します。

8. リアルタイムプロセス制御

統合されたリアビュー カメラと IoT 接続により、いつでもリモート診断が可能になります。

9. 世界のリーダーからのコアコンポーネント

電気システム: シュナイダーエレクトリック (フランス)、オムロン (日本)。

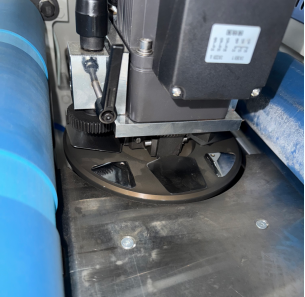

ディスクナイフ装置（標準）

1.ディスクナイフが装備されています4枚刃でフィルムをカットできます。製品のジョイント位置によるディスクナイフ装置を回転させる.

2.横切断フィルムをカットせずにカットすることもできます。紙の表面を傷つける、によって制御されます独立した周波数変換器、そして速度は自由に選択できます さまざまな状況に対処するために。

砥石カッター装置（標準装備）

1.砥石カッター‌効率的に粉砕しますラップ上のフィルムの表面印刷層を損傷することなく。バウンスローラー‌と連携し、r材料の迅速な分離。特に感圧接着剤 (PSA) の処理に適しています。

2.バウンスローラーを採用します自社開発の紙引き機構を使用します。速度差にすぐに壊れるフィルムを剥がし、紙を切り離します。製品を実現しますテールフィルムもロールフィルムもありません.

よくある質問

Q1: 2 つのラミネート モードとは何ですか? どのように選択すればよいですか?

A1: 本機はコーティングモード (水性接着剤を塗布して乾燥) とプレコートモード (接着済みフィルム、加熱のみ) をサポートしています。選択はフィルムの入手可能性と最終的な材料コストによって決まります。自動垂直ディスクナイフ ラミネート機は両方に柔軟に対応します。

Q2: AモデルとSモデルの動作の違いは何ですか?

A2: A モデルは、供給、接着、プレス、切断、積み重ねをワンタッチで自動化します。 S モデルは、HMI 入力シート サイズを使用して、材料供給位置を 1 分以内に自動調整します。自動垂直ディスクナイフ ラミネート機には、さまざまなスキル レベルに合わせて両方のオプションが用意されています。

Q3: 3ゾーン電磁加熱ローラーの省エネ効果は？

A3: シート ≤720mm の場合、中央ゾーンのみが作動し、両側のゾーンは遮断されます。これにより、ラミネート品質を損なうことなく、フルゾーン加熱と比較してエネルギー消費を最大 60% 削減できます。

Q4: ノンストッププレート交換システムはどのように生産性を向上させますか?

A4: デュアルトレイスタッキングシステムは、メイントレイがいっぱいになると自動的に切り替わり、機械を停止することなく連続稼働できます。これは、長時間の実行中にスループットを維持するのに役立ちます。

Q5: 鋳鉄製メインフレームが長期使用に有利なのはなぜですか?

A5: 鋳鉄構造なので振動が少なく、高負荷時でも高速安定性を維持します。自動垂直ディスクナイフラミネート機は耐久性のある投資です。
