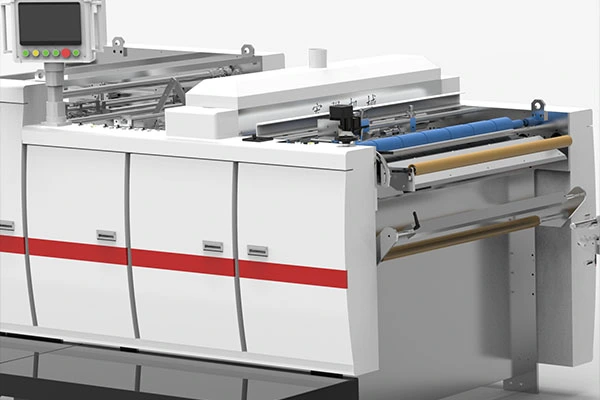

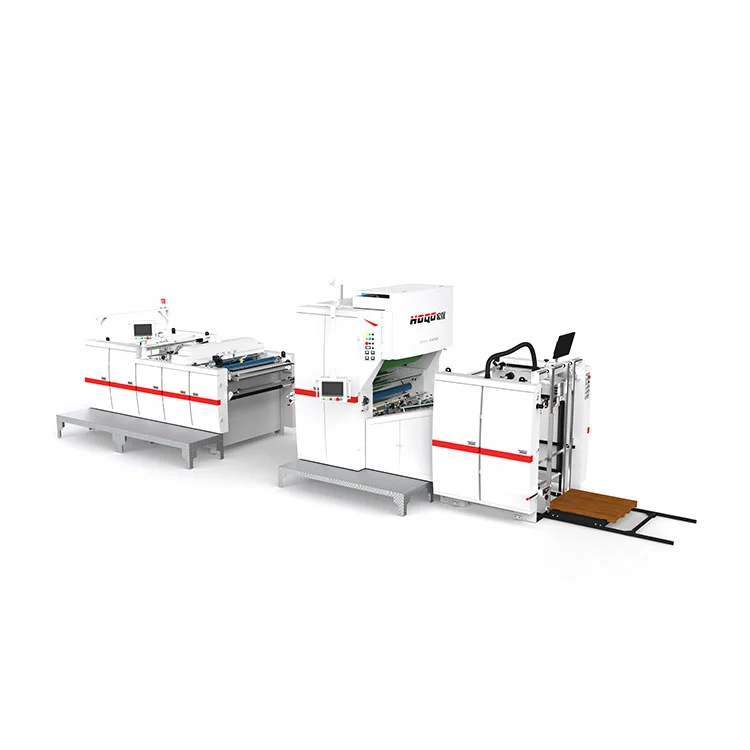

自動縦型ホットナイフラミネート機

PET、レーザー、金属材料などの特殊フィルムを伴うラミネート作業用に、Hongqiang の ZDFM-AD モデルには、トリミング中に瞬間加熱銅ブレードを使用してフィルムの端を溶かすオプションのホットナイフ切断ユニットが含まれています。このアプローチは、従来のチェーンナイフでよく見られるバリ、不完全な切断、カールなどの問題を軽減するのに役立ちます。この機械は、標準的な自動シーケンス (供給、接着、ラミネート、スタッキング) に基づいて構築されており、張力と速度の制御に 3 つのサーボ システムを採用しています。特許取得済みの 3 ゾーン電磁加熱システムは、約 5 分で 100°C に達し、従来の代替品よりも消費エネルギーが約 33% 少ないと報告されています。動作速度が 20 ～ 100 m/min のこの装置は、高級包装、偽造防止ラベル、きれいで滑らかなエッジが求められる特殊印刷によく選ばれます。ハードウェアに加えて、Hongqiang は特殊な材料に合わせたプロセス サポートを提供しており、これにより高い生産速度でも一貫した生産品質を維持できます。

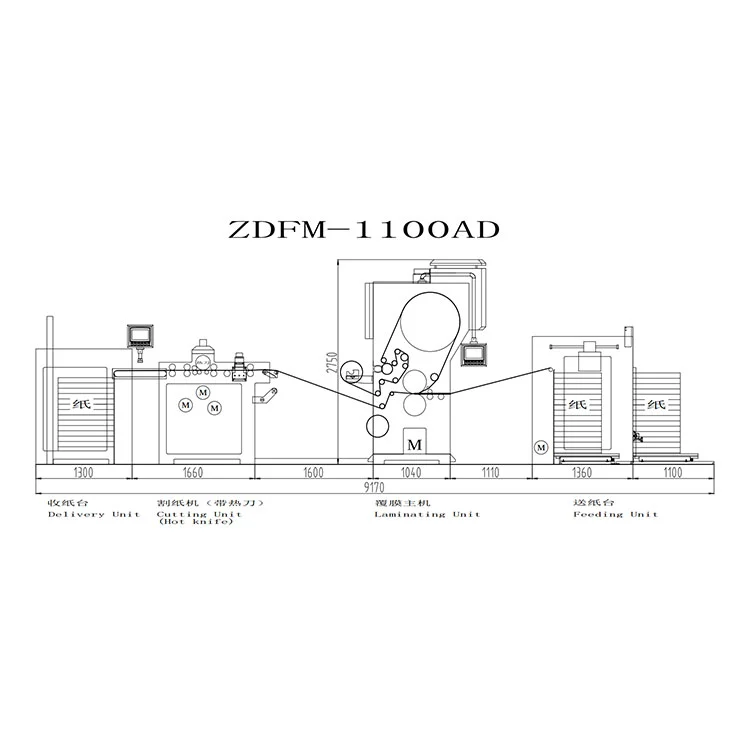

製品パラメータ（仕様）

機能と特徴:

1. 国家規格への準拠

中国のハイテク工業規格に準拠した安全機能を備えた厳格な機械構造。

2. 揺るぎない安定性

耐久性のある鋳鉄ベースは、激しいデューティ サイクル下でも安定した低振幅の振動性能を促進し、20 年以上設計されています。

3. 正確な紙送り

サーボ操作のフィード システムにより、紙詰まりに対する継続的な自己修正により、トラブルのないメディアの移動が容易になります。

4. スマートアライメント技術

精密位置合わせシステムにより、±1.5 mm の公差が保証され、予測可能なエッジ位置合わせが可能になります。

5. 高度なサーマルアセンブリ (3 ゾーン分割電磁ローラー)

• 迅速な熱応答: 約 5 分で 100°C に到達します – 従来の加熱ローラーよりも著しく優れています。
• 均一な熱プロファイル: 一貫した接着剤の活性化を保証し、高速で優れた表面接着を実現します。
• ゾーン選択加熱: 720 mm 以下の小型フォーマットでは 2 番目のゾーンのみが動作し、エネルギーを約 33% 節約します。
• 摩耗の軽減: 対象を絞った熱の適用により、ゴムローラーの劣化とそれに伴うメンテナンスが軽減されます。

6. インテリジェント動作モード

ZDFM-A: 供給からスタッキングまでのすべての段階をカバーする自動化されたプロセス サイクル。

ZDFM-S: ユーザーガイドによるキャリブレーション – HMI 経由でシート寸法を入力し、14 個のサーボが約 1 分以内に自動調整されます。

7. ゼロダウンタイムの生産性

ラインを停止せずにプレートを交換できるため、作業の一時停止が減り、スループットが大幅に向上します。

8. リアルタイムプロセス制御

リアビューモニタリングと IoT 接続により、24 時間体制でのリモート監視と診断がサポートされます。

9. 世界のリーダーからのコアコンポーネント

電気システム: シュナイダーエレクトリック (フランス)、オムロン (日本)。

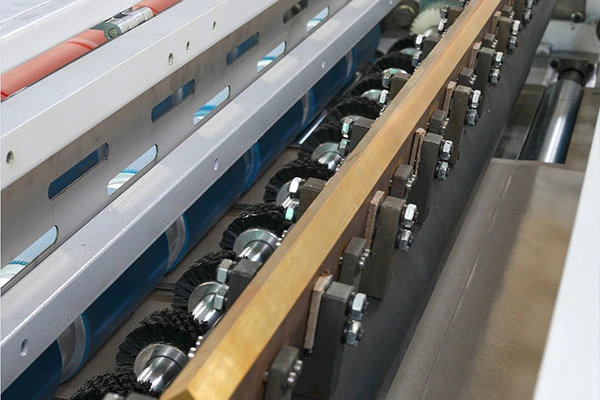

ホットナイフ装置（オプション）

1.ホットナイフ装置, 瞬間加熱の銅ブレード、フィルムカット尻尾なし膜、  曖昧なエッジ,速い速度, 精密な切断、さまざまな薄膜に適しており、 PET/アルミフィルムs.

2.ペーパーカッターが装備されていますテンションコントローラー、協力しますアンチロール構造。ラミネート加工薄い紙製品のフラットそしてノンカールやあ。

よくある質問

Q1: オプションのホットナイフ装置の利点は何ですか?

A1: ホットナイフは加熱された銅の刃を使用してフィルムを素早くきれいにカットし、エッジの毛羽立ちやフィルムの尾を軽減します。 PET およびアルミニウムコーティングされたフィルムで特に優れた性能を発揮し、*自動垂直ホットナイフ ラミネート機* を要求の厳しい材料に対してより多用途にします。

Q2: 標準のディスクまたは砥石カッターではなく、ホットナイフを選択する必要があるのはどのような場合ですか?

A2: ディスクナイフと砥石は標準装備されており、Opp、Bopp 材料に適しています。ホットナイフはオプションであり、エッジの品質が重要な薄いフィルムまたは特殊フィルム PET に適しています。 *自動縦型ホットナイフ ラミネート機* には 3 つのオプションがすべて用意されているため、フィルムの種類と仕上げの要件に基づいて選択できます。

Q3: ラミネート後のカールを防ぐために、機械は薄紙をどのように処理しますか?

A3: 切断部にテンションコントローラーとアンチロール構造を内蔵しています。これらは、薄い紙をラミネート後に平らで反りのない状態に保つのに役立ちますが、結果は紙の重量によって異なる場合があります。

Q4: ホットナイフは高速での切断精度に影響しますか?

A4: 瞬間加熱、精密切断、サーボ位置合わせシステムを備えたホットナイフは、高速での安定した切断を保証します。これは、自動縦型ホットナイフラミネート機の主な利点です。
